耐震補強の改修事例

ＰＣコッターを用いた鉄筋コンクリート耐震壁を増設

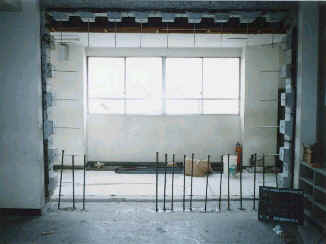

－改修前－	－改修後－

■　建物の概要　■

■　改修の概要　■

改修の背景		不特定多数が利用するホテルという建物特性から、地震時の宿泊客の安全確保という観点で、耐震補強が計画されました。
改修の目的		耐震壁を増設することで建物の耐震性を向上させるとともに、ＰＣコッターを用いた工法を採用することにより、従来の耐震壁増設工事に伴う騒音､振動､粉塵の大幅な低減と工期短縮をはかりました。
工事の期間		１９９９年１０月～１９９９年１２月工期２ヶ月（築後２６年）

■　改修の内容　■

・

従来の工法では既存躯体と増設耐震壁を一体化するために、既存躯体面を電動ピックで目ばつりし、あと打ちアンカーを打設していましたが、その替わりに、既存躯体面の表面処理はディスクサンダーで処理し、プレキャスト製の凸型部材(ＰＣコッター)をパテ状エポキシ樹脂系接着剤で貼り付けました。

■　施工の概要　■

施工の方法
	・	既存躯体面は増設耐震壁の取り合う面を全面、ダイヤモンドカップを装着したディスクサンダーで目荒らしし、その面の清掃を行ないました。また、ＰＣコッター固定用アンカーの削孔は低振動､低騒音のコアドリルを用いました。
施工上の留意点
	・	ＰＣコッターを取付る際には、接着剤を既存躯体面、ＰＣコッター面の両面に塗付け、接着剤がＰＣコッターの廻りから均一にはみ出るまで押付け、アンカーボルトで締付けます。

・

グラウト注入口は、４～５mに一箇所の間隔で設けます。また、空気抜き孔を各コッターの谷部に設ける必要があります。

■　その他　■

改修の効果
	・	耐震補強工事において、ＰＣコッターを用いた工法を採用することにより、従来の耐震壁増設工事に伴う騒音､振動､粉塵の大幅な低減と工期短縮をはかることができました。
工法について
	・	本工法はＣＳＢ(Continuous Shear Blocks)工法として、(財) 日本建築防災協会等の技術評定を受けています。
